尊敬的客戶：

您好！感謝您購買使用我單位生產的粉末壓片機。

為保證壓片機的使用效果，請您嚴格按照使用說明書進行操作。如出現故障，請您及時與我天津市科器高新技術公司聯系售后人員聯系，或請您聯系專業機械維修人員參照此說明書解決。

    注意:壓片機出廠時排氣閥是擰緊的，第一次使用的時候請旋松，壓力表后面有標簽提示！

 1、 用途與適用范圍

粉末壓片機作為紅外分光光度計的附件，用于將溴化鉀（KBr）、氯化鈉（NaCl）等材料粉末壓制成各種規格的試片，以便進行光譜分析，同時它也適用于其它需要相應壓力的工作場合。該機結構緊湊，重量輕，升壓快，操作簡單方便安全。

2、 工作原理

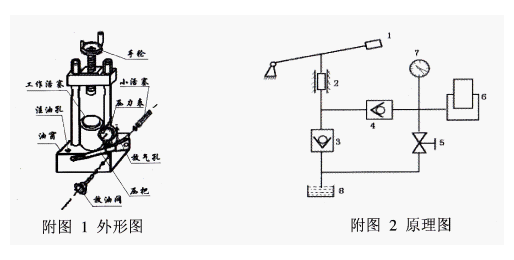

參照圖1、圖2

 1、壓把  2、小活塞   3、單向閥  4、單向閥  5、放油閥  6、工作活塞  7、壓力表  8、油池

上下?lián)u動壓把，小活塞往復運動，將油從油缸中吸入主體。單向閥阻止油返回油缸，并同時使油不斷通過其進入工作活塞缸中及壓力表。由于能量的不斷儲存，高壓油逐步形成，從而推動工作活塞上升且在壓力表中顯示出相應壓的壓力值（Mpa）.

當開啟放油閥手輪時，即時卸荷。高壓油回到油池中，用手輪將工作活塞復位，壓力表示值歸零。

4、操作方法

    1）排氣：

      壓片機出廠時排氣閥是擰緊的，第一次使用的時候首先將手輪調節壓力絲杠頂好，并將放油閥手輪順時針擰好（注意：此時以上兩項不要擰的過緊，稍微頂上一點就可以），上下擺動手把，待壓力表指針向上運動后停止加壓（注意：壓力不要過高），松開排氣閥后會聽到噗的一聲排氣聲，然后將排氣閥擰緊，逆時針擰開放油閥手輪，松開壓力絲杠。（注：長時間不用油缸內可能會進入少許空氣造成掉壓，也可以用此法排除故障）

2）將要壓制試樣，按照壓片模具使用說明裝好待用。

   3）將模具放在壓片機工作空間中央位置，通過手輪調節壓力絲杠，并用壓力絲杠頂好。

   4）關閉放油閥（順時針擰緊）。上下擺動手把。同時觀察壓力表示值讀數（表一  備有壓力表示值與實際壓力對照）。當達到所需壓力后停止加壓，并保持3-5分鐘（或根據具體要求確定停留時間）。

5、注意事項

  1）定期檢查油池中油量是否達到3/4高度（工作活塞復位后），若不夠高度可打開注油孔螺釘，注入清潔的不含雜質的46#液壓油。

2）小活塞及其連動部位，應定期加以適量機油潤滑。

3）放油手輪平時應適度擰緊，防止油液溢出，并經常保持清潔。

4）工作活塞需要上升一定高度時，注意工作活塞不超過1/2，以免造成機件損壞。 5）本機加壓應小于44Mpa（15噸）。超過時將損壞機器或發生危險。提醒操作者不可

所以超壓工作。

6）新機器或有較長時間沒有使用時，應在使用之前擰緊放油手輪，加壓20-25Mpa；

即卸荷，連續重復幾次方可正常使用。

7）若首次啟用本機，先將注油孔螺釘上的封孔膠帶取下以便正常使用。

   8）壓力片必須安放在強度足夠的工作臺面上，必要時降壓片機用螺栓固定在工作臺上。

   9）運輸/搬運前請先將排氣閥擰緊防止漏油。

表一  壓力值與實際壓力表對照表

6、簡單故障及排除方法

7、注意事項

     1）放油閥不要松的過多，（手輪最大旋轉360度），非工作狀態，手輪不要擰緊。

     2）不要長時間把壓力打的過高，壓力不允許超過（44Mpa），以免造成損壞，影響您的使用。

使用前注意事項:

第一次使用前把液壓表頭后面的注油孔螺絲旋松，一定需要保證儀器放置平穩，打壓的時候手柄幅度大一些，機器上壓比較快。長期使用后油不夠可以從注油孔直接添加普通30號機油就可以。

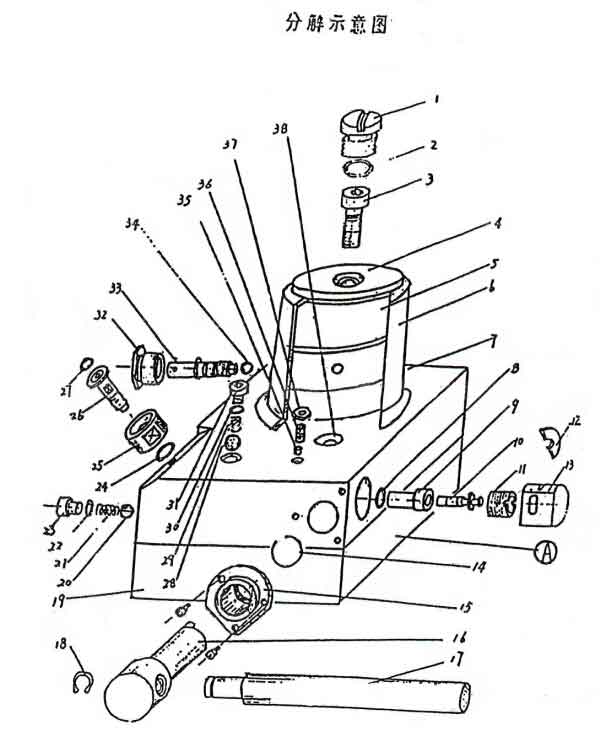

故障一：壓片機后部導向套13處加壓時噴油 。零部件分解示意圖（見下頁）

解決方法：更換柱塞套9上的“O”型圈。

操作步驟：先拆下支撐套15，取下偏心軸16，再擰松頂絲36，拔出導向套13。用專用扳手?jǐn)Q出鎖母11，再勾出柱塞套9，更換“O”型圈8。依次復位，最后按照故障七（見后）的步驟操作。

故障二：壓力表連接處漏油。零部件分解示意圖（見下頁）

解決方法：更換“O”型圈27。

操作步驟：用兩只扳手，其中一只卡住壓力表，另一只擰下壓力表鎖母25，這樣便可更換“O”型圈27。

故障三：放油閥桿33處漏油。零部件分解示意圖（見下頁）

解決方法：更換放油閥桿33上的“O”型圈。

操作步驟：將放油閥桿33擰松拔出，這樣便可更換“O”型圈27。

故障四：閥螺釘23或31處漏油。零部件分解示意圖（見下頁）

解決方法：更換紫銅墊22和30，或?qū)⑵浞瓊€使用。

故障五：大油缸密封螺釘1處漏油。零部件分解示意圖（見下頁）

解決方法：更換“O”型圈2。

操作步驟：用專用扳手?jǐn)Q下密封螺釘1，更換“O”型圈2。

故障六：加壓時手柄17感到回彈，且壓力表隨手柄抬起而下降。零部件分解示意圖（見下頁）

解決方法：高壓閥密封不嚴。

操作步驟：擰下閥螺釘23，取出彈簧21，用磁鐵附在一個長螺釘上，將鋼球20吸出。清除閥口及鋼球上的異物，再放入鋼球，用長螺釘頂在鋼球上用力砸一下。依次復位，最后按照故障七（見后）的步驟操作。

故障七：不上壓且不漏油。零部件分解示意圖（見下頁）

解決方法：低壓閥內進氣。

操作步驟：擰下閥螺釘31，注入一些機油，用左手指堵住閥口，右手加壓。當左手指感到堵不住時（此時閥內空氣已經排盡），再擰上閥螺釘31，將整機后仰90°，加壓3-4次即可。

故障八：壓片機保壓不好，掉壓>2Mpa/5min。零部件分解示意圖（見下頁）

解決方法：放油閥密封不嚴。

操作步驟：將放油閥桿33擰松拔出，將鋼球34吸出，清除閥口及鋼球上的異物，再放入鋼球，用長螺釘頂在鋼球上用力砸一下。依次復位。

故障九：壓片機上壓慢。零部件分解示意圖（見下頁）

解決方法：壓片機內進氣。

操作步驟：按照故障七操作一下。若無效，再用專用扳手?jǐn)Q下密封螺釘1，用內六方扳手?jǐn)Q松拉簧螺釘3，擰緊放油閥桿33，加壓直到油從大油缸頂部溢出為止。然后依次復位。

故障十：加壓時，大油缸升高一段后不再上升，壓力也不上升，卸壓后又正常。零部件分解示意圖（見下頁）

解決方法：加油孔螺釘未松開。。

操作步驟：將加油孔螺釘擰松即可。
